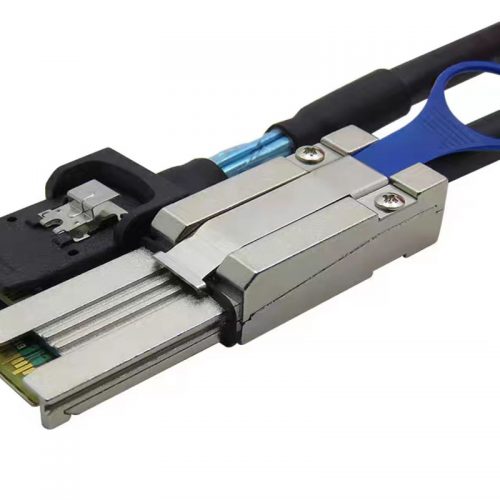

Внешний кабель Mini SAS 26pin SFF-8088 к внутреннему кабелю Mini SAS 36pin SFF-8087
Происхождение продукта Китай
Время доставки 5-7 рабочих дней
Описание
Этот кабель SAS имеет внешний 26-контактный штекер SFF-8088 с разъемом Mini-SAS на одном конце и внутренний 36-контактный штекер SFF-8087 с разъемом Mini-SAS на другом. Он используется для подключения внешних устройств SAS (контроллеров, жестких дисков, сетей хранения данных SAN и т.д.).
SFF-8088 MINI SAS - это решение, предназначенное для реализации внешнего соединения малых SAS.
SFF-8088 - это разъем 26P 'mini SAS', а металлический корпус совместим с экранированными внешними соединениями. Типичное применение - SAS HBA между SAS-каналом и дисковой подсистемой SAS.
SFF-8088 соответствует последней спецификации mini-SAS 2.0 6 Гбит/с и поддерживает протокол передачи данных 6 Гбит/с
Внутренним аналогом SFF-8088 Mini-SAS является SFF-8087, который также совместим с Mini-SAS 2.0 и также поддерживает скорость передачи данных SAS 6 Гбит/с.
И SFF-8088, и SFF-8087 могут поддерживать до 4 портов (4 канала) данных SAS.
|
8 |
АЦЕТАТНАЯ ЛЕНТА |
AQ-3-MS77001 |
W=25±5мм, ЧЕРНЫЙ |
A/R |
mm |
|
|
|||||||||
|
|
AO |
ПЕРВОНАЧАЛЬНЫЙ ВЫПУСК |
14/08/30 |
|||||||||||||
|
7 |
LATCH |
A0-3-MS21008 |
НЕРЖАВЕЮЩАЯ СТАЛЬ |
1 |
PCS |
REV |
ОПИСАНИЕ ИЗМЕНЕНИЙ |
DATE |
||||||||
|
6 |
PCBA |
AQ-3-MS31019 |
MINI SAS 36PIN PCB, PIN:15u" Au, 105+10 ohm |
1 |
PCS |
ДОПУСК |
КОМПАНИЯ CHANGSHA SKYWARD TELECOM CO., LTD. |
|||||||||
|
5 |
МОЛДИНГ |
AQ-3-GL100401 |
PBT+30GF% ЧЕРНЫЙ |
A/R |
KG |
.X |
.015 |
.30 |
||||||||
|
.XX |
.OW |
. 10 |
||||||||||||||
|
4 |
МОЛДИНГ |
AQ-3-GL100101 |
LDPE ROHS |
A/R |
KG |
|||||||||||
|
.XXX |
.005 |
.05 |
МАСШТАБИРОВАНИЕ |
НЕТ |
帀rI |
REV |
AO |
|||||||||
|
3 |
СБОРКА |
AQ-3-MS62001 |
СБОРНЫЕ ЧАСТИ (оцинкованные крышки, крючок, выступ, резиновое кольцо) |
1 |
set |
НАРИСОВАНО |
ТОНИ ЧАН |
UNIT |
MM |
半 L~ J |
||||||
|
ИСЛАНД |
1/2 |
КОСТОМЕР: |
||||||||||||||
|
2 |
PCBA |
AQ-3-MS31021 |
MINI SAS 26P PCBA, PIN, 15u Au, 100+10 Ом |
1 |
PCS |
ПРОВЕРЬТЕ |
|
|||||||||
|
ДАТА |
14/08/30 |
DWG N0,:LT14-373 |
||||||||||||||
|
1 |
КАБЕЛЬ |
AQ-3-MS41 602 |
(28AWG*2C + D + HMAM + HM)*8C + M+AM + B,0D:7,5 + 0,15 мм, ЧЕРНЫЙ ПВХ, 100+5 Ом |
A/R |
mm |
APPD BY |
|
НАЗВАНИЕ: MINI SAS 36P TO 26P |
||||||||
|
NO. |
НАЗВАНИЕ ЧАСТИ |
ЧАСТЬ № |
ОПИСАНИЕ СПЕЦИФИКАЦИИ |
QT'Y |
UNIT |
P/N: |
P/N: AQ-1 -MS21 1012000 |
|||||||||
Технические характеристики
- Длина: 100 см/ 200 см
- Импеданс: 100 Ом
- Разъем A: 26-контактный штекер SFF-8088
- Разъем B: 36-контактный разъем SFF-8087
- Применение для серверов, хранилищ данных, рабочих станций, соответствует спецификации SAS3.0/4.0
- Оболочка: ПВХ, TPE, нейлон
- Проводник: Луженая медь
Особенности и преимущества
1. Скорость передачи данных составляет 6 Гбит/с
2. Соответствует спецификации SAS2.0
3. SFF-8088 MINI SAS - это решение, предназначенное для реализации внешнего соединения SAS малого размера.
4. Оба SFF-8088 и SFF-8087 могут поддерживать до 4 портов (4 канала) данных SAS
Приложение
1. RAID (Redundant Array of Independent Disks - избыточный массив независимых дисков)
2. Рабочая станция
3. Стоечный сервер
4. Сервер
5. Полка для хранения
