Что означает объединительная плата на сервере Dell?

2025-07-09

В контексте серверов Dell объединительная плата (бэкплейн) — это критически важный аппаратный компонент, служащий коммуникационным узлом, соединяющим различные внутренние компоненты, такие как жёсткие диски, твердотельные накопители, сетевые карты и модули расширения, с материнской платой сервера или другими основными системами. По сути, это пассивная печатная плата с разъёмами и проводниками, которые обеспечивают передачу данных, питания и сигналов между компонентами без необходимости использования отдельных кабелей.

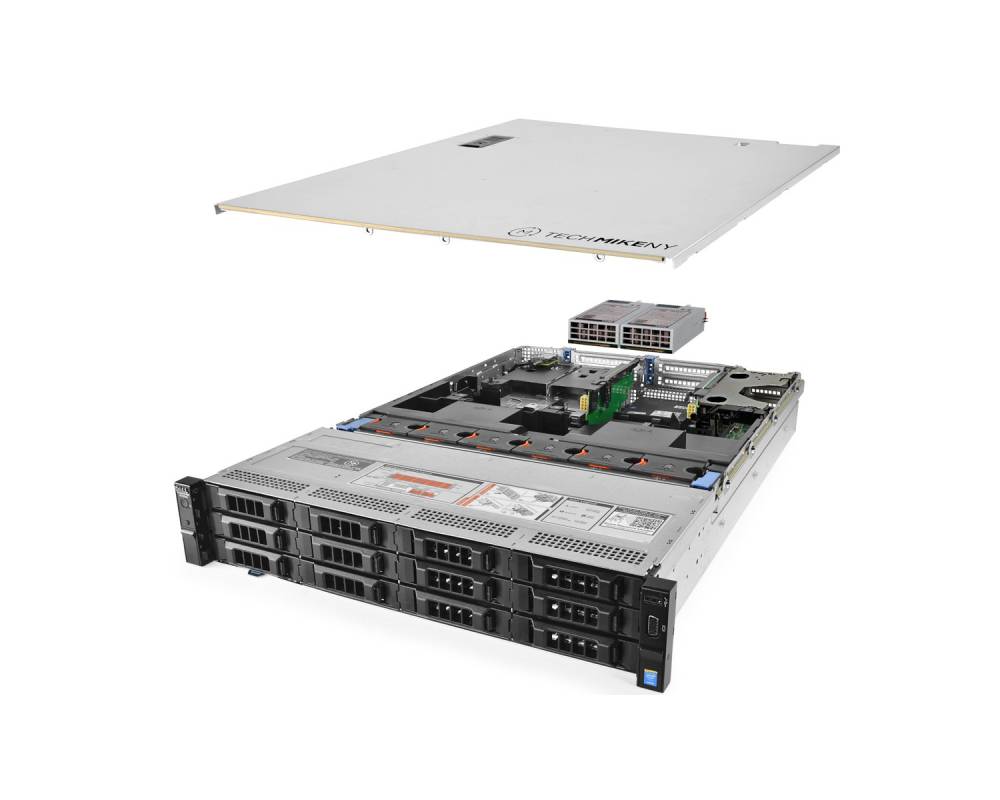

объединительная плата в сервере Dell

Основные функции объединительной платы в серверах Dell

1. Путь передачи данных

Она обеспечивает высокоскоростной канал передачи данных для устройств хранения данных (например, накопителей SAS, SATA, NVMe) для подключения к RAID-контроллеру сервера или контроллеру системы хранения данных. Это обеспечивает эффективную передачу данных между накопителями и системой.

2. Распределение питания

Объединительные платы распределяют питание от блока питания сервера (БП) на несколько накопителей или компонентов, устраняя необходимость в отдельных кабелях питания для каждого устройства.

3. Форм-фактор и совместимость

В серверах Dell используются объединительные платы, разработанные для определенных форм-факторов (например, 1U, 2U, стоечные или башенные). Они обеспечивают физическую совместимость и правильное расположение накопителей или модулей.

4. Резервирование и надежность

Серверы Dell корпоративного уровня часто оснащены резервными объединительными панелями или поддерживают горячую замену дисков, что позволяет заменять диски без выключения сервера, минимизируя время простоя.

Типы объединительных панелей в серверах Dell

1. Объединенные панели для дисков

Подключают жесткие диски или твердотельные накопители к контроллеру системы хранения данных сервера. Например, Dell PowerEdge R750 (стоечный сервер 2U) может использовать объединительную панель, поддерживающую до 24 2,5-дюймовых дисков или 12 3,5-дюймовых дисков.

2. Мезонинные объединительные панели

Для подключения мезонинных плат (например, сетевых карт, HBA-адаптеров) к материнской плате, часто с помощью разъемов PCIe или Mini SAS.

3. Расширительные объединительные платы

Позволяют серверам подключаться к внешним хранилищам (например, массивам Dell PowerVault MD) через высокоскоростные интерфейсы, такие как SAS или Fibre Channel.

Почему это важно

Производительность: Высококачественная объединительная плата минимизирует помехи сигнала и поддерживает высокоскоростную передачу данных (например, SAS 12 Гбит/с или NVMe 32 Гбит/с).
Масштабируемость: Модульные объединительные платы позволяют легко модернизировать или изменять конфигурацию хранилища.
Техническое обслуживание: Возможность горячей замены дисков, подключенных через объединительные платы, упрощает замену дисков во время обслуживания.

Пример: серверы Dell

В Dell PowerEdge R650 (стоечный сервер 1U) объединительная плата может поддерживать до 16 накопителей NVMe в конфигурации с двумя контроллерами, обеспечивая высокопроизводительное хранилище для виртуализации или работы с базами данных. Конструкция объединительной платы обеспечивает надлежащее охлаждение, питание и маршрутизацию данных для каждого диска.

Если вам необходимо заменить или модернизировать объединительную плату на сервере Dell, крайне важно использовать компоненты, сертифицированные для вашей конкретной модели сервера, чтобы обеспечить совместимость и гарантийное покрытие.
