Можно ли модернизировать или заменить объединительную плату на сервере Dell?

В серверах Dell возможность модернизации или замены объединительной платы зависит от конкретной модели, поколения и принципов проектирования сервера. Хотя некоторые серверы Dell PowerEdge допускают замену объединительной платы в контролируемых условиях, этот процесс часто ограничивается интеграцией оборудования, гарантийными условиями и технической сложностью.

Анализ модернизации или замены сервера Dell

1. Ограничения проектирования, специфичные для модели

Модульные и интегрированные объединительные платы

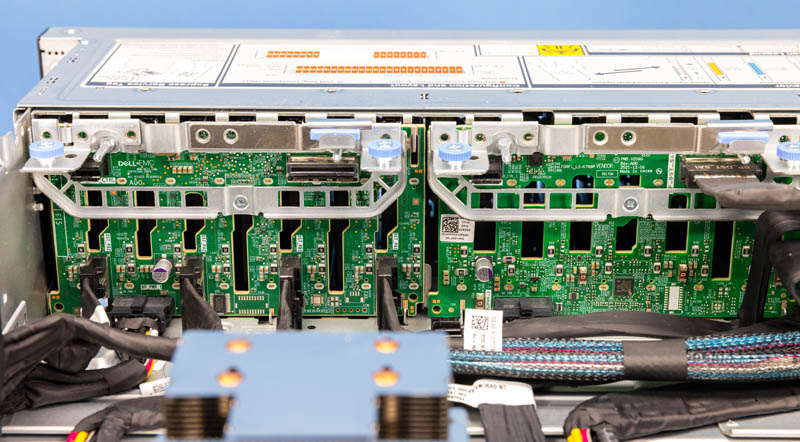

Стоечные серверы Dell (например, PowerEdge R760, R860) и блейд-системы (например, MX750c) используют модульные объединительные платы, которые можно заменить, если они предназначены для обслуживания на месте. Например:

• PowerEdge R760xa поддерживает модернизацию объединительной платы NVMe, но требует совместимого корпуса и RAID-контроллера (например, PERC H760P).
• PowerEdge R660, оптимизированный для плотного хранения данных, позволяет заменить свою объединительную плату с 24 накопителями 2,5" SAS на вариант с 12 накопителями NVMe, при условии, что системная плата и прошивка поддерживают PCIe 5.0.

Напротив, модели начального уровня, такие как PowerEdge T350, представляют собой серверы с интегрированной конструкцией, в которых объединительная плата неразъемно соединена с шасси и не может быть модернизирована.

Ограничения форм-фактора

Объединительные платы тесно связаны с физической компоновкой сервера. Например:

• Сервер 2U с корзиной для дисков на 24 отсека использует объединительную плату, соответствующую глубине корпуса и расположению разъемов.
• Для замены 3,5-дюймовой объединительной платы SAS на 2,5-дюймовый вариант NVMe в PowerEdge T650 требуется не только совместимая объединительная плата, но и переработанный лоток для дисков.

2. Официальная политика поддержки Dell

• Гарантия и ремонтопригодность


  В своих руководствах по обслуживанию (например, в руководстве пользователя PowerEdge R760xa) компания Dell прямо указывает, что объединительные платы допускают замену в полевых условиях (FRU) только в некоторых моделях. Однако для сохранения действия гарантии замена должна выполняться сертифицированными специалистами Dell. Несанкционированные попытки замены могут привести к аннулированию гарантии.

  Пример: объединительную плату PowerEdge R860 можно заменить в рамках услуги Dell ProSupport Plus, которая включает замену оборудования на месте.

• Матрица совместимости компонентов
  Dell поддерживает руководство по совместимости, в котором перечислены утверждённые номера деталей объединительной платы для каждой модели сервера. Для PowerEdge XE8640 сертифицированы только объединительные платы 0Y42P2 (24 слота NVMe) и 2Y42P2 (12 слотов NVMe + 12 слотов SAS). Использование объединительных плат сторонних производителей или несертифицированных объединительных плат может привести к нестабильной работе системы.

3. Технические требования к обновлениям

Требования к оборудованию

Для модернизации объединительной платы часто требуется:

• Совместимый RAID-контроллер (например, PERC H860 для NVMe через PCIe).
• Обновления прошивки для поддержки новых протоколов хранения данных. Например, для PowerEdge R760xa требуется BIOS версии 2.12.0 для поддержки функциональности объединительной платы PCIe 5.0 NVMe.
• Улучшенная система охлаждения: высокоплотные объединительные платы NVMe в PowerEdge R770 требуют использования активных охлаждающих модулей, которые должны устанавливаться рядом с объединительной платой.

Ограничения по кабелям и электропитанию

Объединительные платы в серверах Dell, выпущенных в 2025 году (например, PowerEdge R770), используют интегрированные модули распределения питания (PDM). Замена объединительной платы может потребовать перенастройки PDM для обеспечения достаточного питания высокопроизводительных NVMe-накопителей (например, 12-вольтовых шин для твердотельных накопителей PCIe 5.0).

4. Риски и компромиссы

Простои и потеря данных

Замена объединительной платы обычно требует полной разборки системы, включая извлечение дисков, карт PCIe и охлаждающих устройств. Это создает риск повреждения от электростатического разряда (ESD) или нарушения выравнивания при сборке. В конфигурациях RAID неправильная замена объединительной платы может привести к повреждению массива.

Пример: Замена объединительной платы в PowerEdge R660 с массивом RAID 60 требует предварительного резервного копирования данных, так как этот процесс может привести к сбросу сопоставления дисков.

Соотношение цены и производительности

Модернизация объединительной платы PowerEdge R760xa (с SAS на NVMe) стоит около 2500 долларов США за саму деталь, плюс 800 долларов США за работу. Это следует учитывать с учетом повышения производительности, например, трёхкратного увеличения числа операций ввода-вывода в секунду (IOPS), но лишь полуторакратного увеличения пропускной способности для некоторых рабочих нагрузок.

5. Альтернативы замене объединительной платы

Расширение внешнего хранилища

Для серверов с немодернизируемыми объединительными платами Dell предлагает корпуса расширения, такие как MD5660, которые подключаются через SAS 12 Гбит/с для добавления 60 внешних накопителей. Это позволяет избежать необходимости вносить изменения во внутреннее оборудование.

Стратегия обновления сервера

Программа обновления серверов Dell PowerEdge 2025 позволяет клиентам обменять старые серверы (например, R750) на новые модели (например, R770) с предустановленными усовершенствованными объединительными платами, часто со скидкой 40% от прейскурантной цены.

6. Пошаговый пример замены (PowerEdge R760xa)

1) Проверка совместимости: проверьте номер детали объединительной платы с помощью инструмента поиска деталей Dell (например, 0Y42P2 для NVMe).
2) Подготовка к простою: перенесите данные с сервера и запланируйте период обслуживания.
3) Процесс обслуживания:
Выключите сервер и отсоедините все кабели.
Снимите переднюю панель и лотки для дисков.
Открутите объединительную плату от корпуса (требуется отвертка Torx T15).
Отсоедините встроенные кабели SAS/SATA от RAID-контроллера.
Установите новую объединительную плату и подключите диски обратно.
Обновите прошивку с помощью контроллера жизненного цикла iDRAC от Dell.
4) Тестирование после установки: используйте Dell OpenManage Server Administrator для проверки подключения дисков и выполнения диагностических тестов.

Подвести итог

Хотя модернизация объединительной платы технически возможна на некоторых серверах Dell (например, PowerEdge R760xa, R860), она не рекомендуется большинству пользователей из-за высокой стоимости, технической сложности и гарантийных рисков. Dell предпочитает согласовывать требования к объединительной плате с циклами обновления сервера или использовать внешние накопители. Для критически важных сред обратитесь к техническим менеджерам Dell, чтобы разработать решение, сочетающее производительность, стоимость и надежность. Всегда сверяйтесь с матрицей совместимости Dell и следуйте последним версиям руководств по обслуживанию (например, PowerEdge R770 Service Guide) для получения инструкций для конкретной модели.
