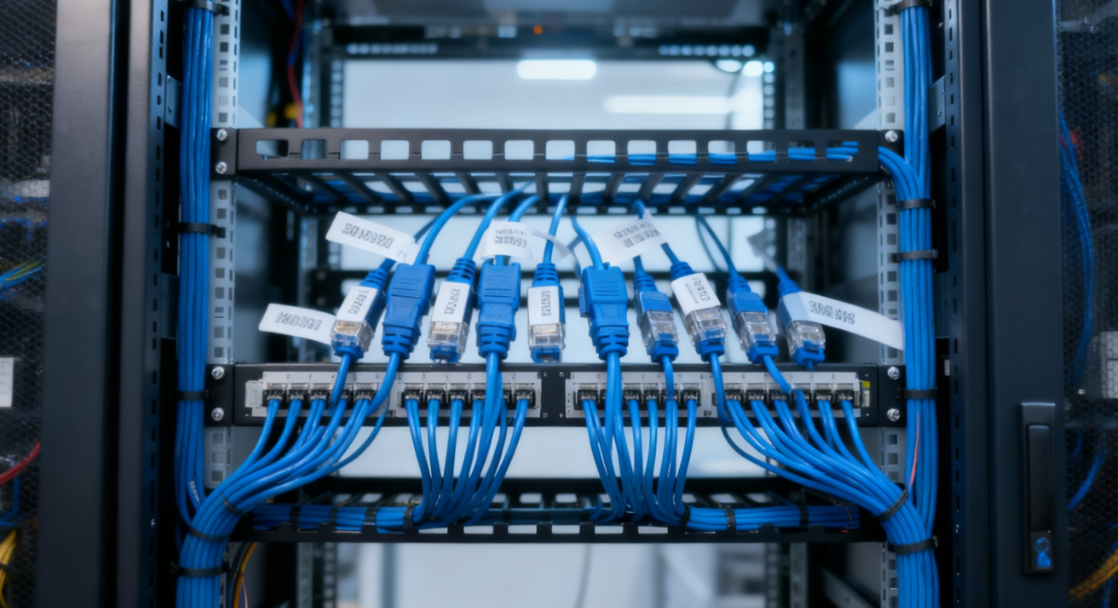

Искусство прокладки кабелей в серверных стойках: как создать аккуратный, эффективный и удобный в обслуживании шкаф?
На волне развития цифровой экономики стоечные серверы стали абсолютным ядром корпоративных центров обработки данных. Однако, заходя в серверную комнату, часто можно увидеть две резко контрастирующие картины: одна напоминает хаотичную «кабельную пещеру», где провода каскадом спускаются, как водопады, создавая устрашающий беспорядок; другая — «произведение искусства», где каждый кабель проложен ровно и горизонтально, четко маркирован, как будто наполненный жизнью.
Это не просто эстетическое различие — это огромная разница в эффективности, стабильности и профессионализме. Прокладка кабелей в стойках — это сильно недооцененное искусство, которое напрямую влияет на выживание ваших ИТ-систем.
Почему прокладка кабелей считается «искусством»? Потому что она затрагивает основные интересы
Эффективное охлаждение обеспечивает стабильность: запутанные кабели питания и передачи данных серьезно препятствуют циркуляции воздуха внутри шкафа, создавая горячие точки, которые приводят к замедлению работы серверов или даже к их сбою из-за перегрева. Аккуратная прокладка кабелей создает четкие пути для циркуляции горячего и холодного воздуха, служа «линией жизни» для стабильной работы серверов.
Простота обслуживания, каждая секунда на счету: когда происходит сбой оборудования или требуется настройка сети, поиск конкретного кабеля в хаосе похож на поиск иголки в стоге сена. Четкая прокладка и маркировка кабелей позволяют обслуживающему персоналу быстро идентифицировать, подключать и отключать кабели, сводя к минимуму среднее время ремонта (MTTR) и обеспечивая непрерывность бизнеса.
Повышенная производительность, раскрытый потенциал: организованная прокладка кабелей эффективно снижает перекрестные помехи и электромагнитные интерференции. Это особенно важно для высокоскоростных сетей (например, 10GbE, 25GbE и выше) и сетей хранения данных (SAN), формируя физическую основу для обеспечения скорости и стабильности передачи данных.
Гарантия безопасности, профилактические меры: запутанные кабели подвержены повреждениям от чрезмерного натяжения или изгиба и могут даже препятствовать проходу по аварийным путям эвакуации. Аккуратная прокладка кабелей устраняет эти опасности, одновременно облегчая строгий контроль доступа и управление физической безопасностью.
От «паутины» к «шедевру»: четыре основных принципа прокладки кабелей
Создать идеальную конфигурацию стойки вполне возможно. Освойте эти четыре принципа, чтобы стать «мастером» прокладки кабелей в стойках.
Принцип первый: сначала планируйте, потом действуйте
Прежде чем приступить к работе, подумайте как архитектор:
Расположение шкафов: спланируйте распределение пространства U для серверов, коммутаторов, PDU (блоков распределения питания), патч-панелей и другого оборудования. Следуйте принципу «коммутаторы вверху и посередине, серверы внизу» или «шкаф в начале ряда», чтобы минимизировать длину кабелей.
Выбор кабелей: выбирайте подходящие типы кабелей (например, Cat6A, DAC, оптоволоконные) и длину в зависимости от интерфейсов устройств и требований к скорости. «Лучше длинный, чем короткий» — это заблуждение! Использование кабелей точной длины минимизирует избыточность.
Проектирование трасс: заранее спланируйте трассы для прокладки силовых кабелей, сетевых кабелей, оптоволоконных кабелей и т. д. Обычно рекомендуется «разделение слева-справа, питание/данные на противоположных сторонах» (силовые кабели с одной стороны, кабели для передачи данных — с другой) или «разделение спереди-сзади».
Правило второе: используйте подходящие инструменты для работы
Профессиональные инструменты и системы управления кабелями — залог достижения высоких результатов:
Кабельные стойки (горизонтальные и вертикальные): они образуют «скелет» вашей кабельной разводки. Установите горизонтальные стойки над или под серверами и коммутаторами для направления и фиксации кабелей; используйте вертикальные стойки для организации кабелей, проходящих по бокам шкафов.
Многоразовые кабельные стяжки с крючками и петлями: попрощайтесь с пластиковыми стяжками! Многоразовые ремни с крючками и петлями позволяют гибко регулировать длину, не оставляя острых концов — это безопасно и удобно.
Кабели с цветовой кодировкой/система маркировки: «язык» кабельной разводки. Присвойте кабелям разные цвета в зависимости от их функции (например, бизнес-сеть, сеть управления, сеть хранения) или VLAN. Используйте четкие, прочные этикетки, напечатанные на принтере, на обоих концах, чтобы указать источник, пункт назначения и номера портов.
Устройства для управления оптоволоконными кабелями: защитите хрупкие оптоволоконные патч-корды, предотвращая чрезмерное изгибание (обычно не менее 10 раз по сравнению с диаметром кабеля), которое может привести к ослаблению сигнала или повреждению.
Правило третье: выполняйте работу с мастерской точностью
Во время внедрения успех определяют детали:
Группировка кабелей: свяжите кабели, предназначенные для одной и той же области или ряда серверов.
Выпрямление кабелей: вручную выровняйте связку кабелей, затем закрепите их ремешками на липучках с интервалом 20-30 см, чтобы сформировать плоскую «кабельную ленту».
Следуйте потоку: аккуратно поместите «кабельную ленту» в стойку для управления кабелями, следя за тем, чтобы все изгибы оставались плавными и не образовывали острых прямых углов.
Горизонтальное и вертикальное выравнивание: убедитесь, что все кабели, как горизонтальные, так и вертикальные, проложены по ровной и вертикальной траектории, чтобы создать визуальный порядок.
Правило четвертое: этикетки как душа, понятные с первого взгляда
Последний шаг в искусстве прокладки кабелей является также первым шагом в будущей эксплуатации и обслуживании. Комплексная система маркировки должна включать:
Идентификация устройств: каждый сервер и коммутатор должен иметь уникальные этикетки с именем хоста и IP-адресом.
Метки кабелей: оба конца должны отображать согласованную информацию в формате: [Исходный устройство]-[Исходный порт] -> [Конечное устройство]-[Конечный порт].
Документация: обновите окончательные схемы прокладки кабелей, правила маркировки, таблицы распределения IP-адресов и другую соответствующую информацию в документации по управлению центром обработки данных.
Прокладка кабелей — это и навык, и подход
Аккуратная, эффективная и простая в обслуживании стойка не только отражает профессионализм операционного персонала, но и отражает стандарты управления ИТ в предприятии. Полученные в результате улучшения стабильности, повышение операционной эффективности и потенциальная экономия затрат значительно превосходят первоначальные вложения.
Примите меры прямо сейчас, чтобы превратить ваши стойки из «центров затрат» в надежные и эффективные «центры искусства», которые продвигают бизнес вперед!
