Вид передней панели стоечного сервера PowerEdgeR760xd2

2024-05-10

В этой статье мы подробно познакомим вас с видом спереди системы стоечного сервера PowerEdgeR760xd2. Более быстрое хранение, извлечение и масштабируемость. Ощутите повышенную производительность при хранении файлов и объектов, сетях захвата и извлечения видео, а также доставке контента с помощью этого двухпроцессорного сервера высотой 2U.



Вид передней панели



Вид левой панели управления

Left control panel



Описания левой панели управления



ЭЛЕМЕНТ ИНДИКАТОР, КНОПКА ИЛИ РАЗЪЕМ ИКОНА ОПИСАНИЕ
1 Светодиодные индикаторы состояния NA Указывает состояние системы.
2 Индикатор работоспособности системы и идентификатора системы Указывает состояние системы.

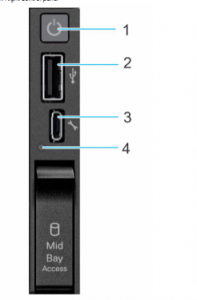

Правая панель управления


Right control panel



Правая панель управления Описания

ЭЛЕМЕНТ ИНДИКАТОР ИЛИ КНОПКА ИКОНА ОПИСАНИЕ
1 Кнопка питания 05056 Указывает, включена или выключена система. Нажмите кнопку питания, чтобы вручную включить или выключить систему.
2 Порт, совместимый с USB 2.0 Порт USB представляет собой 4-контактный разъем, совместимый с версией 2.0. Этот порт позволяет подключать к системе USB-устройства.
3 Порт iDRAC Direct (Micro-AB USB) Порт iDRAC Direct (Micro-AB USB) обеспечивает доступ к функциям iDRAC Direct Micro-AB USB.
4 ветодиодный индикатор iDRAC Direct N/A Светодиодный индикатор iDRAC Direct загорается, указывая на то, что порт iDRAC Direct активно подключен к устройству.
