Вид левой и правой панели управления Dell R760xd2

Чтобы улучшить понимание клиентами Dell PowerEdge R760xd2, мы опубликовали серию статей. В этой статье мы познакомим вас с видом левой панели управления Dell PowerEdge R760xd2 в виде таблиц.

Вид панели управления Dell R760xd2

Вид левой панели управления

Описания левой панели управления

ITEM	ИНДИКАТОР, КНОПКА ИЛИ РАЗЪЕМ	ИКОНА	ОПИСАНИЕ
1	Светодиодные индикаторы состояния	NA	Показывает состояние системы.
2	Индикатор работоспособности системы и идентификатора системы		Показывает состояние системы.

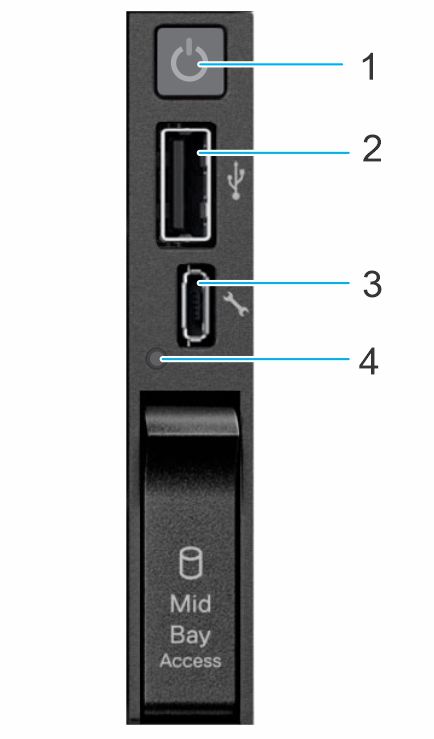

Вид правой панели управления

Описания правой панели управления

ITEM	ИНДИКАТОР ИЛИ КНОПКА	ИКОНА	ОПИСАНИЕ
1	Кнопка питания		Показывает, включена или выключена система. Нажмите кнопку питания, чтобы вручную включить или выключить систему.
2	Порт, совместимый с USB 2.0		USB-порт представляет собой 4-контактный разъём, совместимый с версией 2.0. Он позволяет подключать USB-устройства к системе.
3	Прямой порт iDRAC (Micro-AB USB)		Порт iDRAC Direct (Micro-AB USB) позволяет получить доступ к функциям iDRAC direct Micro-AB USB.
4	Светодиодный индикатор iDRAC Direct	N/A	Светодиодный индикатор iDRAC Direct загорается, указывая на то, что порт iDRAC Direct активно подключен к устройству.
